高特控股集团专注于各种阀门制造的研发与生产
产品特点Product Features
● 线性调节：阀门的开度和流量呈线性，可以实现精确的调节。
● 低维护成本，长寿命：合理的流道及合适的材料选择保证了阀门长久的使用寿命。
● 驱动力小：水力平衡设计，加之导向条堆焊铜合金确保活塞运行更加平稳可靠。
● 安装随意：阀门可立式、卧式、悬空安装，也可安装在管道的任意一侧。
· 密封可靠(普通型):弹性体阀门的特殊设计结构，使阀门减少被杂物卡阻的可能性，阀门设有手孔盖及反冲洗装置，方便定期维护及检修。
高性能弹性硅胶连接的金属阀座提供气泡级密封效果，且有效防止阀座刮伤，延长阀座使用寿命。
·对撞消能，抗震动(多喷孔型):套筒周长方向对称均布螺旋小孔，使水柱对撞消能，对撞后能量完全消失，有效防止高压差下消能带来的剧烈震动。
·锥孔设计，抗气蚀(多喷孔型):特殊锥孔设计，使水流流过套筒时加速，使气蚀现象发生在阀门的中心，有效防止高压差下气蚀对阀门零部件的损坏现象。
● 可多用途使用，并可取代水力隔膜式控制阀及Y型控制阀功能使用。
技术参数Technical Specification
公称通径DN(mm) | DN300-DN2000mm | |||
公称压力PN/Class | ANSI 125Lb 150Lb JIS 7.5K 10K 16K | 250Lb 20K | EN PN10 PN16 PN25 BSPN10 PN16 PN25 | GBPN10 PN16 PN25 |
操作方式Operate | 液压缸操作电动操作机操作手动蜗杆蜗齿轮操作远端控制室操作 Hydraulic cylinder operation,electric operator operation,manual worm gear operation,remote control room operation. | |||
使用功能Function | 流量控制减压控制持压控制压力调节控制持压兼减压控制 Flow control,pressure reduction control,pressure holding control, pressure regulation control,pressure holding and reduction control. | |||

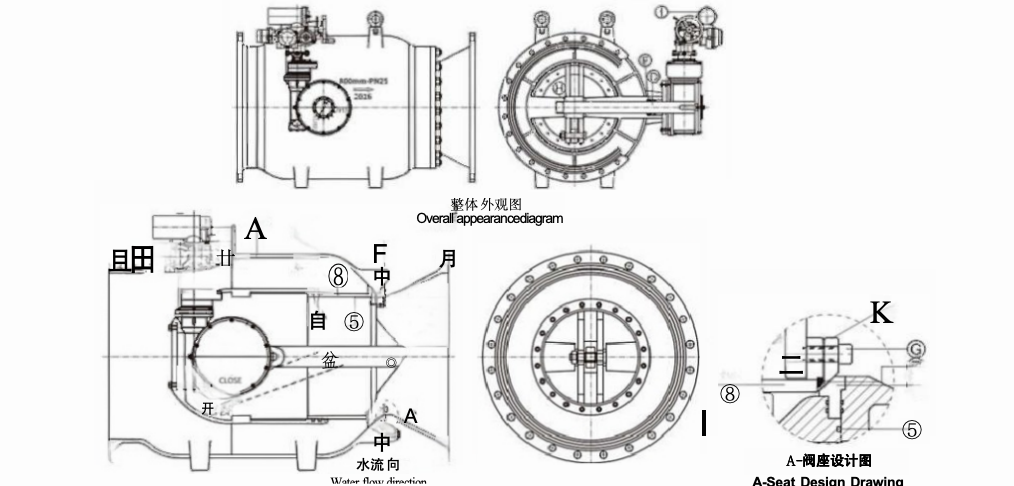

零件材质表Parts Material
选项 Option | 序号N0 | 零件名称 Parts Name | 零件材质 Parts Material | 数量 Number |
□ | A | 阀体Body | 球墨铸铁Ductile cast ironFCD450 | 1 |
□ | B | 阀门Door | 不锈钢SUS304 | 1 |
□ | C | 阀体座圈Body seat | 不锈钢SUS304 | 2 |
□ | D | 阀门座图Door seat | 不锈钢SUS304 | 2 |
□ | E | 阀杆Shaft | 不锈钢SUS410 | 1组1set |
口 | F | 封水胶图Water-seling rubber ring | 合成橡胶(NBR)(依据CNS10774-K4080) | 1组1set |
口 | G | 迫紧Tight | O型橡胶0 rubber | 1组1set |
□ | H | 阀体内螺栓Body inside Bolt | 不锈钢SUS304 | 1组1set |
□ | 1 | 止推轴承Thrust bearing | 不锈钢SUS304 | 1组1set |
