活塞式流量调节阀
+
  • 活塞式流量调节阀

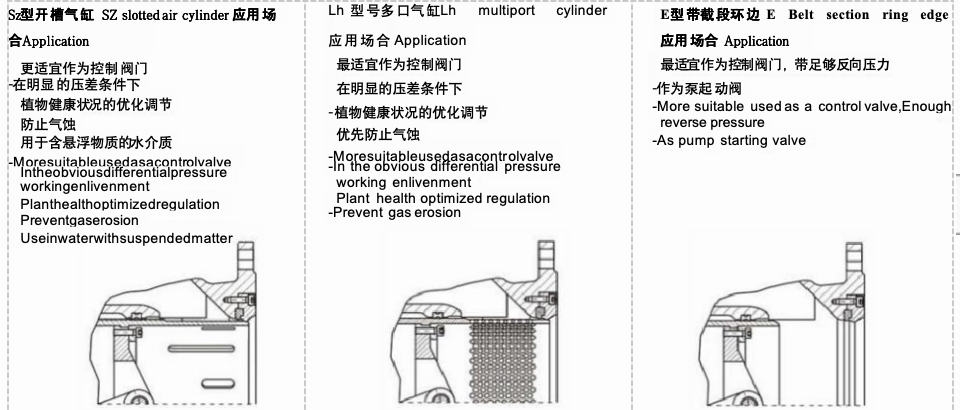

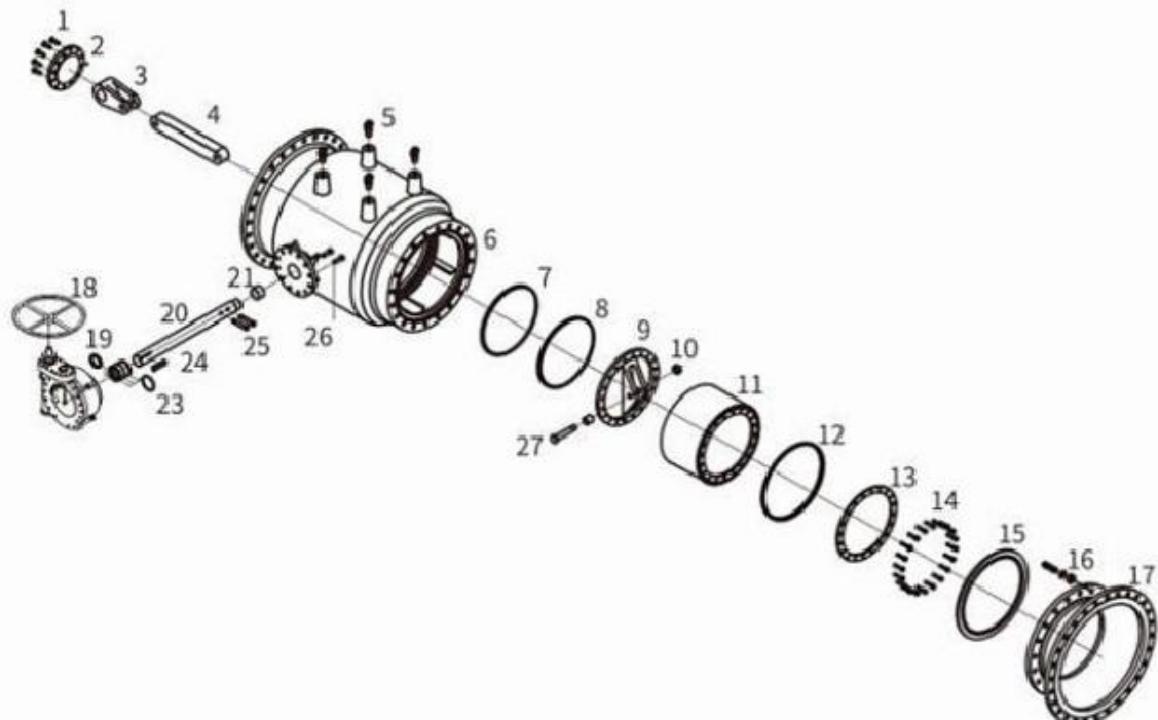

零件材质表Parts Material



序号No.

Ser NO

零件名称

Parts Name

序号No.

Ser NO

零件名称

Parts Name

序号No. Ser NO

零件名称

Parts Name

1

导流体盖螺拴Conductor bonnet bolt

10

活塞套筒连插销螺帽

Piston sleeve connected pin cap

19

V型油封套筒V-oil seal sleeve

2

导流体盖Conductor bonnet

11

活塞套筒Piston sleeve

20

阀杆Shaft

3

驱动杆底座Drive shaft seat

12

密封图Seal Ring

21

轴衬Bearing segment

4

驱动杆Drive pole

13

密封图压板Seal ring clamp

22

齿轮箱Gearbox

5

吊环Cliver

14

密封图压板螺栓Seal ring clamp bolt

23

0型图O-ring

6

阀体Body

15

阀座Seat

24

四方键4-sides keyboard

7

活塞套筒密封圈Piston sleeve sealing ring

16

短管固定螺栓螺帽及垫片

Short pipe fixing bolt cap and gasket

25

驱动杆底座插销Drive shaft seat pin

8

活塞套筒密封圈Piston sleeve sealing ring

17

出水口短管Outlet short pipe

26

齿轮箱固定螺栓Gearbox fixing bolt

9

活塞套筒底座Piston sleeve seat

18

手轮Hand wheelb

27

活塞套筒连插销

Piston sleeve connected pin

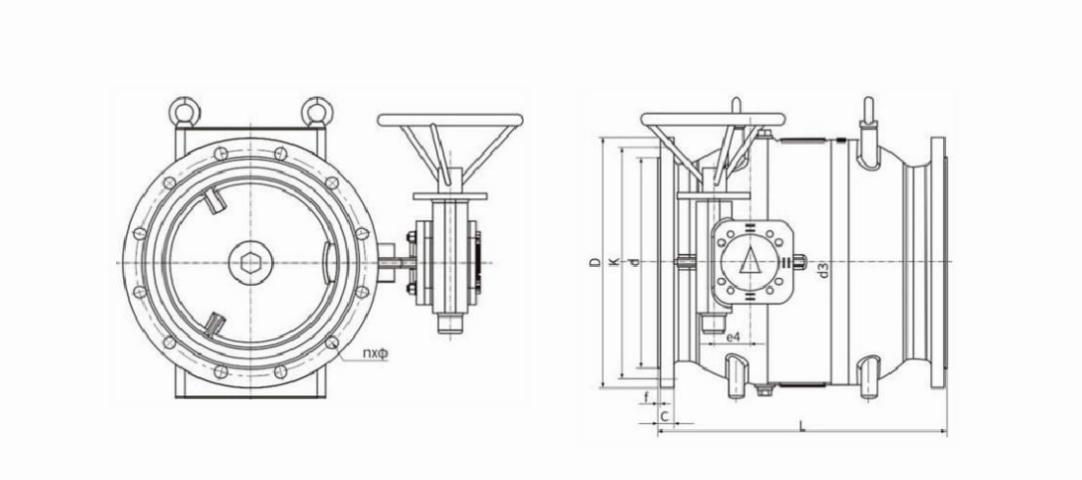

主要外形尺寸及连接尺寸Main external dimensions and connection dimensions(mm)



DN

L

D

K

d

C

f

n×φ

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

PN10

PN16

200

400

340

340

295

295

266

266

20

20

3

8×23

12×23

250

500

395

405

350

355

319

319

22

22

3

12×23

12×28

300

600

445

460

400

410

370

370

24.5

24.5

4

12×23

12×28

400

800

565

580

515

525

480

480

24.5

28

4

16×28

16×31

450

900

615

640

565

585

530

548

25.5

30

4

20×28

20×31

500

1000

670

715

620

650

582

609

26.5

31.5

4

20×28

20×34

600

1200

780

840

725

770

682

720

30

36

5

20×31

20×37

700

1400

895

910

840

840

794

794

32.5

39.5

5

24×31

24×37

800

1600

1015

1025

950

950

901

901

35

43

5

24×34

24×40

900

1800

1115

1125

1050

1050

1001

1001

37.5

46.5

5

28×34

28×40

1000

2000

1230

1255

1160

1170

1112

1112

40

50

5

28×37

28×43

1200

2400

1455

1485

1380

1390

1328

1328

45

57

5

32×40

32×49

1600

3000

1915

1930

1820

1820

1750

1750

49

65

5

40×49

40×56
