高特控股集团专注于各种阀门制造的研发与生产
产品特点Product feature
●流阻低：流线型阀体，加上阀座流通面积是管道流通面积的1.4倍以上，故在阀瓣开启40度行程角时，即可达到全流域，流阻相当小。
·启闭压差极低：全开流速低，由于阀瓣斜置式大偏心设计，加上双轴采用固定式，故轴封处密封可靠。阀缩与轴采用铰链式连接，配上自润
滑轴承，使摩擦降到最低。 故启闭压差可小于2米水柱，全开流速约为2m/s, 大大低于其它旋启式类止回阀，且在污水介质中不宜卡阻。
·密封性好：阀座锥面密封设计使阀瓣关闭后能自锁，而且在背压作用下能实现可靠密封。经试验，即使启闭10万次后，其密封性能仍然满足且高于止回阀泄漏指标。
●优良的动态特性：由于上述结构特点，故当水流发生逆流时，阀瓣迅速响应，
加上40度的较小 行程角及大通径的水流分流，阀瓣对缓冲
装置的冲击力降为最低，配 上缓冲油缸大大地减少了停泵水锤，同时实现静音
关闭。
·寿命长：独特的金属对金属，二信心斜置式设计，使阀瓣开启时与阀座迅速脱开，摩擦力矩极小，有效保护密封面，静轴设计又使阀瓣在启
闭过程中只是轴承的摩擦， 轴封本身为静态密封，非常可靠。
技术参数 Technical Specification
公称通径DN(mm) | DN200~DN2000mm | ||
公称压力PN | ANSI 125Lb 150Lb 250Lb JIS7.5K 10K 16K 20K | ENPN10 PN16 PN25 BSPN10 PN16 PN25 | GB PN10 PN16 PN25 |
主要零件材料 Parts Material
名称Part | 材料Material | 名称Part | 材料Material |
阀体Body | 球墨铸铁Ductile lron | 阀座Seat | 不锈钢SS |
阀盘Valve Disk | 球墨铸铁Ductile lron | 阀轴Valve Shaft | 不锈钢SS |
阀盘座圈Valve disc seat ring | 不锈钢SS | 油压缓冲系统 Hydraulic buffer system | 组件Assembly |

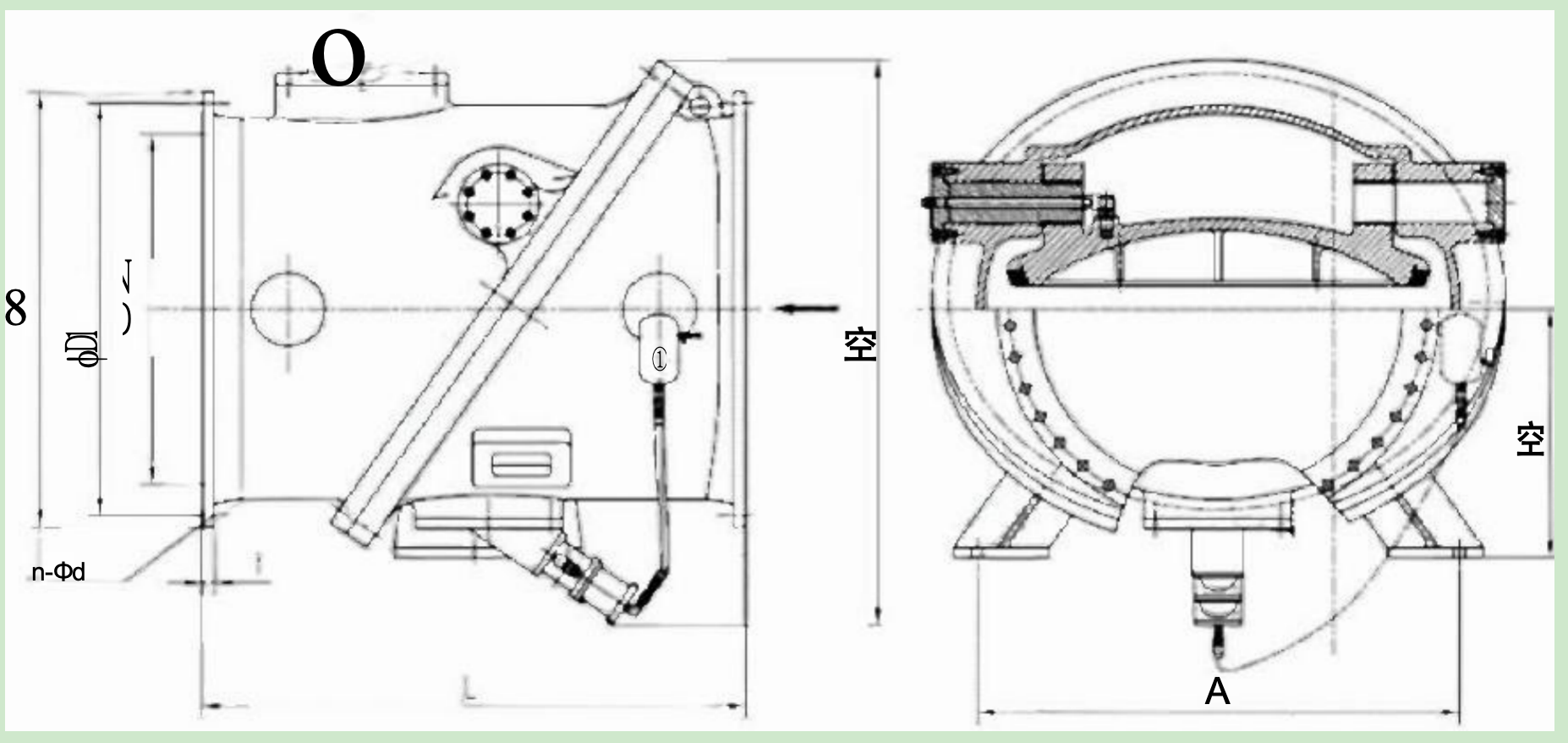

主要外形尺寸及连接尺寸Main external dimensions and connection dimensions(mm)
DN | D | D1 | t | L | H1 | H2 | A | n-φd | ||||
1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | 1.0 | 1.6 | |||||
500 | 670 | 715 | 620 | 650 | 26.5 | 31.5 | 812 | 1000 | 395 | 763 | 20-28 | 20-34 |
600 | 780 | 840 | 725 | 770 | 30 | 36 | 965 | 1185 | 450 | 860 | 20-31 | 20-37 |
700 | 895 | 910 | 840 | 840 | 32.5 | 39.5 | 1130 | 1237 | 525 | 1000 | 24-31 | 24-37 |
800 | 1015 | 1025 | 950 | 950 | 35 | 43 | 1320 | 1430 | 608 | 1164 | 24-34 | 24-40 |
900 | 1115 | 1125 | 1050 | 1050 | 37.5 | 46.5 | 1320 | 1600 | 670 | 1250 | 28-34 | 28-40 |
1000 | 1230 | 1255 | 1160 | 1170 | 40 | 50 | 1565 | 1760 | 750 | 1400 | 28-37 | 28-43 |
1200 | 1455 | 1485 | 1380 | 1390 | 45 | 57 | 1750 | 2000 | 860 | 1660 | 32-40 | 32-49 |
1400 | 1675 | 1685 | 1590 | 1590 | 46 | 60 | 1925 | 2400 | 1050 | 1925 | 36-43 | 36-49 |
1600 | 1915 | 1930 | 1820 | 1820 | 49 | 65 | 2368 | 2700 | 1070 | 2097 | 36-43 | 40-56 |
1800 | 2115 | 2130 | 2020 | 2020 | 52 | 70 | 2590 | 2750 | 1185 | 2175 | 44-49 | 44-56 |
2000 | 2325 | 2345 | 2230 | 2230 | 55 | 75 | 3050 | 2950 | 1335 | 2425 | 48-49 | 48-62 |
关键词
斜盘式油压缓冲器逆止阀
